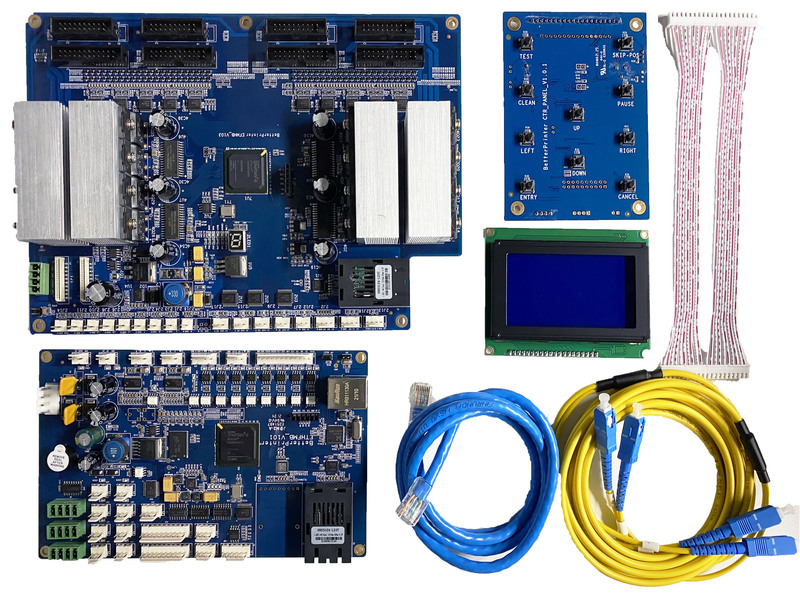

网口光纤板卡

  • 产品详情
  • 产品参数

本方案提供各种喷头排列和专色设置,如错排(拼排)全彩,白彩同出,并排,并排全彩,并排白彩,并排8色(kcmy+4专色)等,写真机,平板机,导带机,转圈循环跑台机,循环椭圆机,瓦楞纸打印机,皮革机等均有成熟方案提供,特种打印动作可提供个性定制,四头及以下方案羽化方式上提供喷头间羽化(均匀羽化)模式。


主板规格182mm*112mm
喷车板规格240mm*172mm
数据接口1.25G光纤(可拓展双光纤)与喷车板连接,网线与电脑连接
扩展接口主板


千兆网通讯接口

1.25G光纤通讯接口
X,Y,Z三个马达控制接口
墨栈、刮片电机控制接口
按键面板通讯接口
7*限位输入
16*24V驱动输出接口
2*差分电机信号输出+光栅信号输入
预留6路vcc输入,4路5V驱动输出

预留磁栅输入


喷车板

9*二级墨泵液位输入
5*限位输入
1*光栅信号输入
1*Z轴电机信号输出

功能支持防撞续打、自动测高、变点打印、设备掉电续打、自动复位、掉线续打、缺纸检测、墨栈自检等
板卡支持双头、三头,四头,六头,八头,十二头,十六头
支持喷头类型爱普生I3200、4720、W5113、7610、TX800、XP600、DX5、DX7、TX600,理光G5I
RIP-软件蒙泰、Photoprint、锐彩、ONYX、Wasatch等主流RIP软件
应用领域广告写真喷绘、UV板卷、纺织印花、纸箱打印、PCB打印等行业
