爱普生喷头一次通过打印方案 ONE PASS （SINGLE PASS）适用于各类幅面快速打印场景，如标签打印，物流标签（可变二维码打印），纸箱打印，丝带打印，布带打印，购物袋打印，纺织裁片打印，瓶盖打印，手机壳打印，纪念币打印等等，材料运行速度可自由调节，最快打印速度可达120米/分钟。
适用于多种爱普生喷头，I3200/4720系列喷头分辨率可达1200dpi，DX7/TX800/XP600系列喷头分辨率可达720dpi，匹配可变墨滴，灰度画面过度平滑柔和，打印时喷头不动承印介质一次通过喷印区域，避免了传统多PASS扫描打印产生的PASS接痕和羽化接痕，打印速度提升巨大，软件使用独特数据处理方式，理论上喷头数量不受限制可无限拓展。
控制软件中可自行添加一维码，二维码，序列号等个性信息，也可以通过数据库导入可变数据，让每个任务中的二维码等个性元素随数据库可变；可定制特种打印动作，关联外围各种定位摄像头，传送带和机械手等实现智能打印方案。
ONE PASS 打印方案 | ETHSP方案 | ELDB_24方案 | ELDB_32方案 | ETHFSB方案 | |

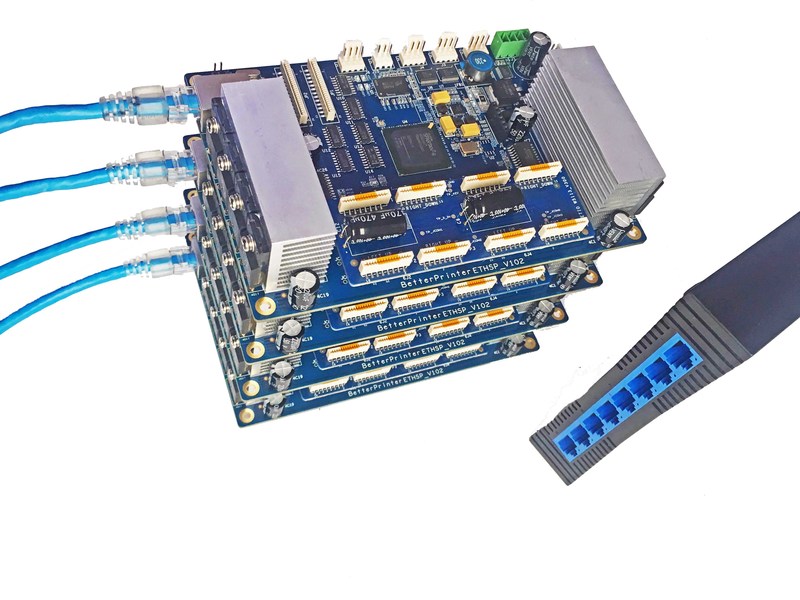

| ONE PASS（SINGLE PASS）由工业千兆交换机和ETHSP_V104网络接口喷车板组成 | ONE PASS（SINGLE PASS）由千兆网ETHFMB系列主板、FLHB系列中的12H分接板和ELDB喷车驱动板组成 | ONE PASS（SINGLE PASS）由千兆网ETH_U2_FMB系列主板、ETHFSB系列中的16H分接板和ELDB_2H喷车驱动板组成 | ONE PASS（SINGLE PASS）由ETHFSB系列中的16H分接板和ELDB_2H喷车驱动板组成 | ||
| 主板规格 | 115mm*100mm | 181mm*111mm | 169mm*111mm | / | |
| 喷车板规格 | 166mm*113mm | / | / | / | |
| 分接板规格 | / | 196mm*90mm | 196mm*100mm | 196mm*100mm | |
| 喷头驱动板规格 | / | 87mm*90mm | 107mm*115mm | 107mm*115mm | |
| 数据接口 | 双头以下通过千兆网络线缆与电脑直接连接，双头以上通过交换机或扩展板连接 | 千兆六类网线连接 | 千兆六类网线连接 | 千兆六类网线连接交换机，交换机连接各级分接板 | |
| 扩展接口 | 主板 | X，Y两个马达控制接口 墨栈电机控制接口 刮片电机控制接口 按键面板通讯接口 6*5V限位输入 4*24V驱动输出接口 预留1路5V信号输出 | X，Y，Z三个马达控制接口 X，Y，Z电机差分控制接口 墨栈电机控制接口 刮片电机控制接口 按键面板通讯接口 6*5V限位输入 10*24V驱动输出接口 打印信号M输入 | X，Y，Z三个马达控制接口 X，Y，Z电机差分控制接口 墨栈电机控制接口 刮片电机控制接口 按键面板通讯接口 6*5V限位输入 10*24V驱动输出接口 打印信号M输入 | / |
| 分接板 | / | 4*限位输入 1*编码器信号输入 1*升降电机接口 1*整套负压墨路检测端口 1*M信号输入 | 4*限位输入 1*编码器信号输入 1*升降电机接口 1*整套负压墨路检测端口 1*M信号输入 | 4*限位输入 1*编码器信号输入 1*升降电机接口 1*X电机接口 1*整套负压墨路检测端口 1*M信号输入 6*24V输出端口 | |
| 喷车板 | 3*限位输入 1*光栅信号输入 1*光栅信号输出 1*差分光栅信号输入 1*5V信号输出 | / | / | / | |
| 功能支持 | 自带RIP功能、多份打印、多订单循环打印、防撞续打、自动测高、变点打印、设备掉电续打、自动复位、掉线续打、缺纸检测、墨栈自检等 | 自带RIP功能、多份打印、多订单循环打印、防撞续打、自动测高、自动负压供墨、变点打印、设备掉电续打、自动复位、掉线续打、缺纸检测、墨栈自检等 | 自带RIP功能、多份打印、多订单循环打印、防撞续打、自动测高、自动负压供墨、变点打印、设备掉电续打、自动复位、掉线续打、缺纸检测、墨栈自检等 | 自带RIP功能、多份打印、多订单循环打印、防撞续打、自动测高、自动负压供墨、变点打印、设备掉电续打、自动复位、掉线续打、缺纸检测、墨栈自检等 | |
| 板卡支持 | ONEPASS 理论上是无限可扩展， 目前系统支持1-128喷头 | ONEPASS 理论上是无限可扩展， 目前系统支持1-24喷头 | ONEPASS 理论上是无限可扩展， 目前系统支持1-32喷头 | ONEPASS 理论上是无限可扩展， 目前系统支持1-128喷头 | |
| 支持喷头类型 | 爱普生I3200、I1600、4720、W5113、7610、TX800、XP600、DX5、DX7 理光G5I、G5、G6 | 爱普生I3200、I1600、4720、W5113、7610、TX800、XP600、DX5、DX7 理光G5I、G5、G6 | 爱普生I3200、I1600、4720、W5113、7610、TX800、XP600、DX5、DX7 理光G5I、G5、G6 | 爱普生I3200、I1600、4720、W5113、7610、TX800、XP600、DX5、DX7 理光G5I、G5、G6 | |
| RIP-软件 | 打印软件自身RIP、蒙泰、Photoprint、锐印、ONYX、Wasatch等主流RIP软件 | 打印软件自身RIP、蒙泰、Photoprint、锐印、ONYX、Wasatch等主流RIP软件 | 打印软件自身RIP、蒙泰、Photoprint、锐印、ONYX、Wasatch等主流RIP软件 | 打印软件自身RIP、蒙泰、Photoprint、锐印、ONYX、Wasatch等主流RIP软件 | |
| 应用领域 | 广告写真喷绘、纸箱打印、标签打印、UV板卷、纺织印花、PCB打印等行业 | 广告写真喷绘、纸箱打印、标签打印、UV板卷、纺织印花、PCB打印等行业 | 广告写真喷绘、纸箱打印、标签打印、UV板卷、纺织印花、PCB打印等行业 | 广告写真喷绘、纸箱打印、标签打印、UV板卷、纺织印花、PCB打印等行业 | |
